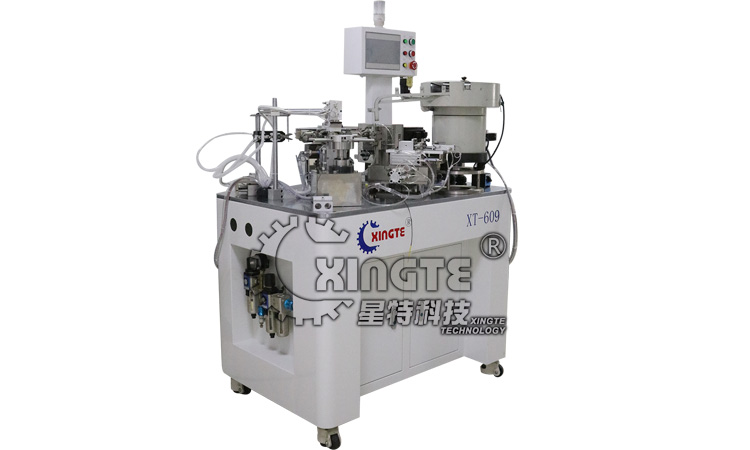

設備概述：
本機是有骨架音圈專用機型，可繞制醇溶和熱風兩種漆包線材。關掉骨架部分也可以用于空心音圈的繞制。采用主軸飛叉繞線方式，六工位旋轉剪線，退模。本機是行業中最高效的機型，每小時按30圈左右計算產量可在2000/小時左右。
設備特點：
控制系統采用全中文觸摸屏接口，操作簡便，無基礎人員通過兩天培訓即可上崗，機械操作部分設計合理，使得設備的生產效率比進口設備高。所采用金屬材料都經過特殊化工藝處理，使得設備的耐磨、防腐等性能較普通設備有了顯著提升，延長了設備的使用壽命。機械運動部分全采用進口伺服馬達和高精度滾珠絲桿，進口軸承保證了產品的高效率和高精度，形變小，提升了產品品質；整機采用了安全設計，防止在操作過程中事故發生；設備可實現開機24小時穩定、高效生產，一人可操作多臺設備，節省人力成本。兼容性強，能與全自動化生產線及無人車間兼容配套。本機可節省3~4人的人力成本，而且用熱風繞制出的產品可以直接生產而不用在烘烤。
適用領域：
紙管喇叭音圈、膠管喇叭音圈、揚聲器喇叭音圈、腔體喇叭音圈
設備參數：
|
名稱 |
參數
|
名稱 |
參數 |
|
型號 |
XT-609 |
飛叉軸數 |
1軸 |
|
規格 |
7500(w)×1360(D) ×1560(H)mm |
飛叉轉數 |
Max. 4800rpm (根據飛叉的外徑而不同) |
|
機器重量 |
約350kg |
適用線徑 |
0.02-0.45（mm） |
|
電源 |
AC220V±10%單相 50/60Hz |
線圈高度 |
Max. 10mm |
|
消耗電力 |
約2.8KvA |
線圈外徑 |
Max. ø30mm |
|
氣源 |
約0.4MPa以上 |
旋轉方式 |
6 工位 |
|
主軸方向 |
順時針/逆時針 |
切線方式 |
氣壓切斷 |
|
步序記憶容量 |
99999 |
線圈溶接方式 |
醇溶粘接 |
|
控制系統 |
觸摸屏 |
脫模劑涂抹方式 |
間歇或連續涂抹 |
|
控制軸數 |
4軸 |
張力器 |
伺服張力器 |
|
溫度 |
0-700°C |
每小時產能 |
2000PCS（每層15圈，2層） |
|
線圈內徑 |
Min. Ø5.mm |

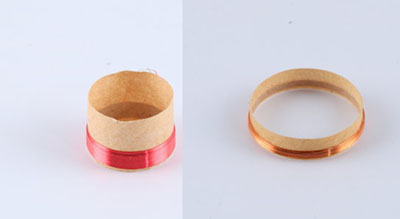

所生產的產品圖片：
